Anleitung: Aufrüstung des Beleuchtungssystems der DJI Avinox

Möchten Sie Ihr DJI Avinox E-Bike mit Vorder- und Rücklicht ausstatten? Kein Problem! Diese Option ist für die Motoren Avinox M1 und M2 sowie den neuen Motor Avinox M2S verfügbar. Dieses Upgrade ist besonders nützlich für Marken, die – anders als Amflow – keine Beleuchtung serienmäßig anbieten. Sie brauchen keine Werkstatt aufzusuchen. Mit etwas handwerklichem Geschick und den passenden Komponenten können Sie dieses Projekt ganz einfach in Ihrer eigenen Garage durchführen. Hier finden Sie alle Informationen zur Installation und erfahren, welche Details den entscheidenden Unterschied für Ihr Avinox-System ausmachen.

Welche Art von Beleuchtungssystem benötigen Sie?

Bevor Sie ein Beleuchtungssystem bestellen, sollten Sie schnell feststellen, welche Komponenten Sie tatsächlich benötigen. Wenn Sie nur ein Vorderlicht montieren möchten, reicht ein Avinox-Scheinwerfer oder ein Modell eines anderen Herstellers mit Higo-Anschluss. Solche Modelle finden Sie beispielsweise von Marken wie Supernova, Lupine, Litemove oder Busch + Müller.

Möchten Sie auch ein Rücklicht anbringen? Dann benötigen Sie ein Avinox-Lichtkabel mit offenen Enden, um beide Leuchten zu verbinden.

Bezüglich des Antriebssystems Ihres E-Bikes sind zwei Anforderungen zu beachten, um Schäden an der Elektronik zu vermeiden: Erstens darf die Gesamtleistung des Systems 30 Watt nicht überschreiten. Zweitens muss es mit einer 12-Volt-Spannung kompatibel sein. Wenn das E-Bike-System diese Anforderungen erfüllt, steht Ihrem Projekt nichts mehr im Wege.

Einzelne Frontleuchte mit Higo-Fassung

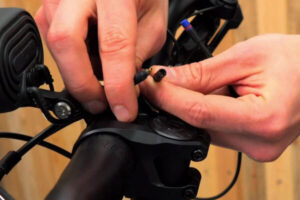

Wenn Sie sich für einen neuen Scheinwerfer entschieden haben, empfehlen wir ein Modell mit Higo-Anschluss. In unserem Beispiel verwenden wir den Scheinwerfer Supernova M99 Pro 2. Er bietet nicht nur eine hervorragende Ausleuchtung, sondern lässt sich auch innerhalb der zuvor genannten Leistungsgrenzen präzise programmieren.

Der erste Schritt für eine erfolgreiche Montage ist die sichere Befestigung des Scheinwerfers am Lenker. Sobald der Scheinwerfer fest sitzt, können Sie ihn mithilfe des 50 cm langen Avinox-Lichtkabels direkt mit dem Display am Oberrohr verbinden.

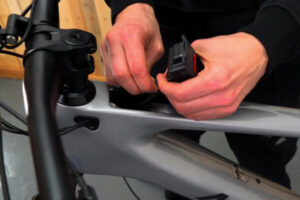

Lösen Sie dazu die beiden Schrauben am Avinox-Display, entfernen Sie die Schutzkappe vom Anschluss und stecken Sie das Kabel ein. Überschüssiges Kabel lässt sich einfach im Rahmen verstauen. Achten Sie darauf, dass das Kabel nicht zu stark geknickt wird, da sonst Bruchgefahr besteht.

Vorder- und Rückleuchten mit offenen Kabelenden

Wenn Sie eine Komplettbeleuchtung mit Vorder- und Rücklicht bevorzugen, benötigen Sie das Avinox-Lichtkabel mit offenen Enden. In unserem Beispiel haben wir uns für das Herrmanns Nordic Extreme Vorderlicht entschieden. Dieses benötigt im Fernlichtmodus nur 16 Watt Leistung und arbeitet somit innerhalb der Systemgrenzen. Dadurch haben Sie viel Flexibilität, um mit dem Avinox-System ein komplettes Beleuchtungssystem an Ihrem E-Bike zu realisieren.

Als passendes Rücklicht verwenden wir das Litemove TSV. Dieses benötigt weniger als ein Watt Leistung und verfügt ebenfalls über offene Kabelenden. In dieser Konfiguration erfüllt das gesamte System die technischen Anforderungen. Vorder- und Rücklicht arbeiten mit einer Spannung von maximal 12 Volt und verbrauchen zusammen weniger als 30 Watt.

Schritt 1: Verlegen des Rücklichtkabels

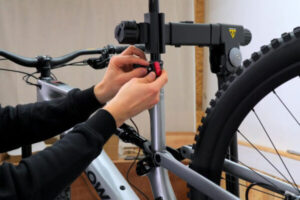

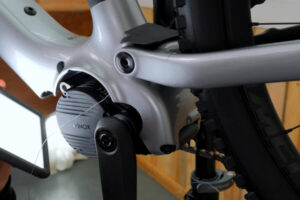

Bevor Sie Ihr neues Beleuchtungssystem in Betrieb nehmen, suchen Sie zunächst einen geeigneten Platz an Ihrem E-Bike für die Montage des Rücklichts. Die Herausforderung besteht oft darin, das Rücklichtkabel durch den Rahmen, am Motor vorbei und zum Display zu verlegen. Bei Modellen wie dem Amflow PL Carbon ist dies nicht so einfach, wie es aussieht. Es gibt nur wenige Öffnungen im Rahmen, durch die das Kabel geführt werden kann. Schauen Sie sich die Stelle an, an der die Bremsleitung am hinteren Ende des Motors verläuft. Dort konnten wir das Rücklichtkabel verlegen.

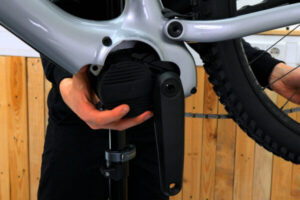

Manchmal ist es hilfreich, den Motor leicht anzuheben, um das Kabel sauber zu verlegen. Dazu einfach die Kette vom Kettenblatt abnehmen und die beiden Motorschrauben lösen, um den Motor etwas anzuheben. Nun können Sie das Rücklichtkabel mithilfe eines Verbindungskabels durch den Rahmen zum Display ziehen. Anschließend die Motorschrauben wieder mit dem korrekten Drehmoment von 30 Newtonmetern festziehen.

Schritt 2: Montage der Frontleuchte

Als Nächstes montieren wir das Vorderlicht. Wir befestigen das Nordic Extreme an einer Standard-Lenkerhalterung. Das Kabel des Lichts muss ebenfalls durch den Rahmen geführt werden. Bei unserem Amflow PL Carbon entfernen wir den kleinen Kabelverbinder vom Steuerrohr und führen das Kabel hindurch zum Rahmen.

Schritt 3: Anschließen der Rückleuchte

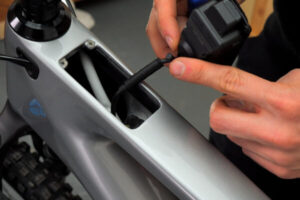

Die Kabel für Vorder- und Rücklicht treffen sich nun am Oberrohr. Verbinden Sie im nächsten Schritt diese beiden Komponenten mit dem Avinox-Lichtkabel am Display. Entfernen Sie dazu das Display aus dem Rahmen. Dadurch haben Sie mehr Platz zum Arbeiten.

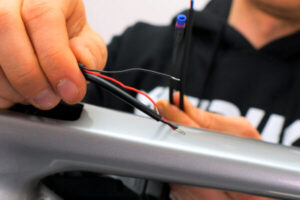

Das Avinox-Lichtkabel hat vier farbcodierte Adern. Für den Anschluss benötigen Sie nur die rote und die schwarze Ader. Isolieren Sie die grüne und die blaue Ader zur Sicherheit mit Schrumpfschlauch. Stecken Sie anschließend jeweils eine der roten und schwarzen Adern aller relevanten Kabel in zwei entsprechende Scotch-Lock-Verbinder und verpressen Sie diese mit einer Zange. So stellen Sie eine sichere Verbindung für Ihr gesamtes Beleuchtungssystem her.

Bevor Sie das überschüssige Kabel im Rahmen verstauen, empfiehlt sich ein Test. Schalten Sie das E-Bike ein und aktivieren Sie die Beleuchtung. Funktionieren Vorder- und Rücklicht, können Sie alle Kabel ordentlich im Rahmen verstauen, das Display wieder montieren und den Motor in seine ursprüngliche Position zurückbringen.

Bedienung des Beleuchtungssystems am DJI Avinox-System

Nach der Hardwareinstallation erfolgt die finale digitale Konfiguration über das Avinox-Bedienfeld. Das System ermöglicht Ihnen die vollständige Anpassung der Steuerung an Ihre Bedürfnisse. Rufen Sie dazu einfach die Einstellungen auf und wählen Sie das Untermenü „Anpassen“. Dort können Sie eine beliebige Taste Ihrer Fernbedienung auswählen und ihr die Funktion „Beleuchtungssystem Ein/Aus“ zuweisen. So verwandelt ein einfacher Knopfdruck die Nacht während der Fahrt in Tag.

Fazit zur Installation des Beleuchtungssystems auf dem DJI Avinox-System

Die Installation eines Beleuchtungssystems mit dem DJI Avinox-System an Ihrem E-Bike verbessert Sicherheit und Sichtbarkeit im Straßenverkehr deutlich. Dank der durchdachten Integration des Systems ist die Installation technisch einwandfrei. Ob Sie sich für die minimalistische Version mit nur einem Scheinwerfer oder das Komplettpaket mit Vorder- und Rücklicht entscheiden – das System bleibt flexibel. Mit den richtigen Komponenten sparen Sie sich den Gang zur Werkstatt und genießen noch mehr Komfort auf Ihrem E-Bike.

Unsere Tipps:

Wenn Sie nur ein Vorderlicht benötigen, wählen Sie einen Scheinwerfer mit Higo-Anschluss – das spart Zeit. Entscheiden Sie sich für ein Set mit Vorder- und Rücklicht, achten Sie darauf, dass Sie das Avinox-Beleuchtungskabel mit offenen Enden verwenden. Nutzen Sie Lampen mit geringer Wattzahl, um den anderen elektrischen Komponenten etwas Spielraum zu lassen.
